Cosmos 1100 projekti, kevät 2007

Talvi oli harvinaisen aktiivinen veneenrakennuksen suhteen. Homma jatkui talven läpi lähes katkoitta, tosin lähinnä viikonloppuisin.

Piti suunnitella ohjauspylväs ja mittaritaulu, ensin pahvimallilla...

ja sitten toteuttaa se. Alakaappi toimii kaasupullokotelona, tuuletus ulos/alas tietysti.

Kotelo tehty kaksinkertaisesta 4 mm havuvaneerista muotoonsa ja kuidutettu molemmin puolin.

Salongin pöydän jalka muotoon taivutettua hunajakennolevyä, puuttuvat ovet myöhemmin kai havuvaneerista, hyllyistä nyt puhumattakaan. Pöytälevy menee kyllä uusiksi, tämä painaa lähes tonnin ja tarvitsen sitäpaitsi lujaa levyä ankkurivinssille.

Lähes viisimetrisen isonpurjeen puomin teko alkoi nelimillisellä vaneerilla, johon tehdyt 1:10 viistoliitokset tulevat jatkoihin.

Purjeen alle puomiin tuleva hylly on kaareva ja vaatii tietysti jonkinlaisen jigin. Tukirunkona toimii puomin kylkipalat hyllyn teon aikana.

Kaksinkertainen vaneeri liimattuna muotissa pitää muotonsa kohtuullisen hyvin. Päällystetään lasikuidulla kyllä molemmin puolin.

Sen lisäksi reunoihin vedetään muoviputkista reunat, jotka nekin saavat kuitupeitteen. Lazyjack sivukankaiden reunaköydet pujotetaan reunaputkeen tehtävään halkioon.

Kylkilevyt, päittäisbalsaa lasikuitupinnalla, saivat vielä suunnatusta lasikuidusta lisävahvistusta alareunoihin.

Tässä se on vielä viimeistelemättä ja pohjalevyt irrallaan. Pohjalevyihin tulee niihinkin lasikuitua pintaan.

Puomin molempiin päihin tulee enemmän ja vähemmän plokeja pakattuna tukevien lasikuitulevyjen väliin.

Alaliikin säädön lisäksi puomiin tulee kaksi yhden köyden reivitaljaa.

Vaneeri toimii täytteenä tarvittavissa kohdin. Läpipultit tulevat toimimaan plokien akseleina ja pitävät sivuhommina nipun kasassa lasikuidun lisäksi.

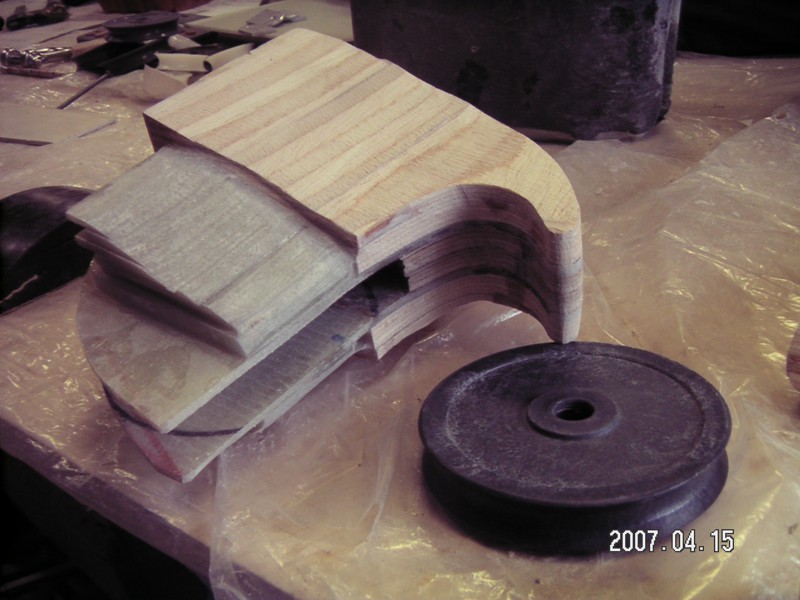

Lipputangon nuppi, eikun maston huippukappale, kootaan lasikuidusta ja vaneerista.

Ison nostimelle tulee kylän suurin ploki, 100 mm. Koukkunokkaan kiinnitetään nostimen taljan toinen pää. Ja kuitua ronskisti päälle...

Keulojen muotokappaleet tehdään umpisoluvaahdosta. Keskimmäinen viipale on laipiomateriaalin jämäpaloja ja on molemmin puolin kuidutettu. Toimivat lisävahvikkeina törmäyksen varalta. Divinycell-levy loppui vähän kesken ja piti hakea rautakaupasta suulakepuristettua umpisolulevyä. Päälle tulee muotoilun jälkeen lasikuitua piirustusten mukaan.

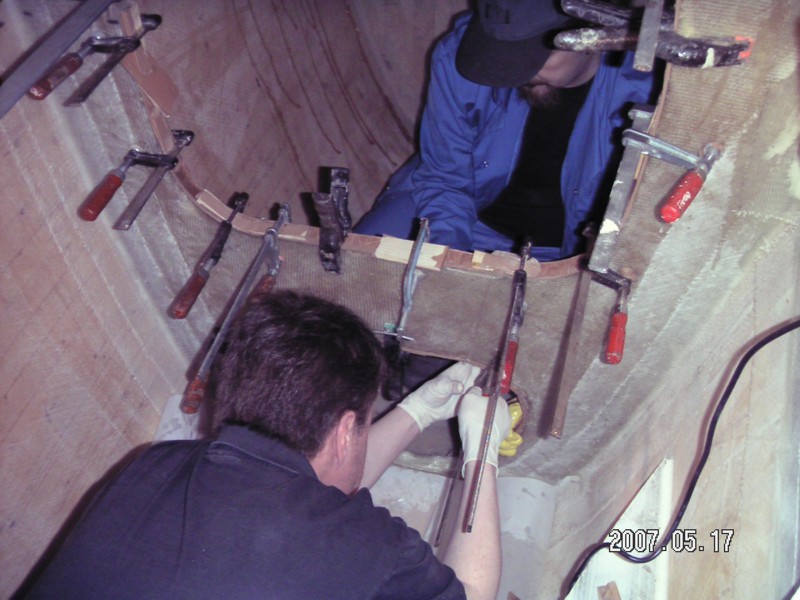

Piti pyytää talkooapua ovi- ym. aukkojen reunavahvistusten tekoon. Yksin tekeminen vie tolkuttomasti aikaa. Suunnattu kuitu puristetaan laipion reunaan jyrsittyyn uraan teipatuilla vaneeriliuskoilla kiilojen ja puristimien avulla. Vei muutama aukko koko päivän useamman käsiparin voiminkin tehtynä. Puristimet eivät riittäneet enempään.

Kiitos taas pojat. Selästä tunnette varmaan, niin monessa kuvassa ovat samat heput olleet linssiluteina (kun eivät pääse pakoon ahtaassa työtilassa ;-) Eipähän tullut talkooporukoille tappeluita, kun oli kaksi runkoa työtilana ;-) Oli muuten noin neljännettoista talkoot tämän projektin aikana.
